納米級超薄硒化铟：或是半導體的未來

   納米級超薄硒化铟是一種具有*性能的類石墨烯新半導體材料，其厚度從一層（~0.83 nm）到幾十層不等。這種新半導體材料的電學和光學性能研究是在2010年物理學諾貝爾獎得主—英國曼徹斯特大學教授安德烈·海姆的實驗室進行的。近日烏克蘭和英國科學家在《Nature Nanotechnology》雜志上發表聯合文章《高電子遷移率、量子霍爾效應和納米級超薄硒化铟中的異常光學響應》，認爲硒化铟的實際應用有可能導緻納米電子學的革命。

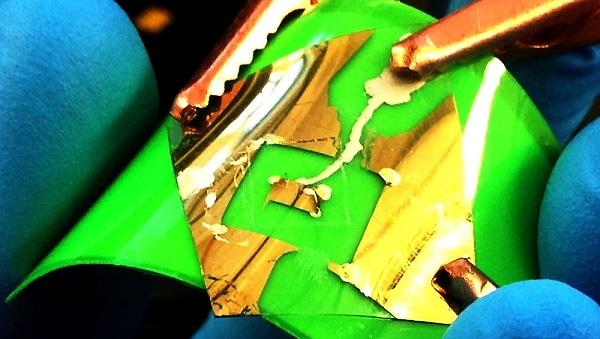

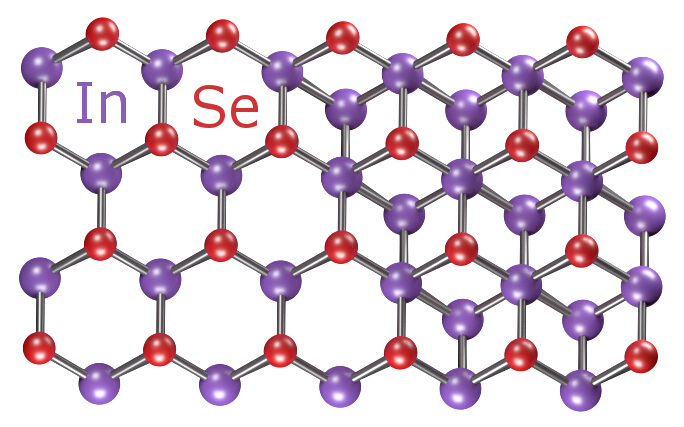

    石墨烯是由一層碳原子組成，與石墨烯不同，硒化铟是铟原子（In）和硒原子（Se）的二元化合物，厚度爲四個原子，原子排列順序爲Se-In-In-Se。
    該種半導體材料的納米膜是從與石墨烯結構相類似的硒化铟層狀晶體大量錠中得到。2013年科學家們從硒化铟層狀晶體中剝離原子薄膜，2016年研究出這種材料厚度從1個納米到幾個納米的光學和電學性能。通過烏克蘭和英國科學家的聯合研究，硒化铟層狀晶體成功剝離至單層狀态。有趣的是，正如2004年獲得石墨烯一樣，剝離硒化铟的其餘層也是使用的普通膠帶。
    科學家們發現，這種材料的超薄納米層具有定性區别于其它類石墨烯二維（2D）晶體的*性能。因此，獲得的硒化铟樣品中，電子的遷移率（即速度）很高，尤其是與二硫化钼和二硒化钼相比，這個參數值很高。這一重要特性使得其在提高設備性能方面顯得尤爲重要。
    烏克蘭國家科學院物理和數學研究所切爾諾夫分院的研究團隊是烏克蘭爲數不多的系統從事類石墨烯二維（2D）晶體研究的團隊，他們還積極開展新功能混合範德華納米異質結構研究，特别是與其它所有已知的類石墨烯2D晶體相比，納米異質結構石墨烯/多層硒化铟光敏性記錄值特點明顯（可達10/W，當 λ = 633 nm時）。
    全國納米技術标準化技術委員會低維納米結構與性能工作組的專家介紹，硒化铟是一種Ⅲ-Ⅵ族化合物，具有不同的化學組成，其中研究zui多的是InSe和In2Se3。In2Se3是一種N型半導體化合物，可以應用于光電轉化、光催化、電子器件等領域。
    據低維材料在線91cailiao.cn的技術工程師Ronnie介紹，他們提供的硒化铟在室溫下的電子遷移率達到2,000 cm2/Vs，遠遠超過了矽。在更低溫度下，這項指标還會成倍増長。超薄的硒化铟，是處于矽和石墨烯之間的理想材料。在類似于石墨烯的低維材料裏，硒化铟具有天然超薄的形态，使真正納米級的工藝成爲可能。又和矽類似，硒化铟是的半導體。
